Απλός προενισχυτής γενικής χρήσης



Αντιμετωπίζετε προβλήματα ασυμβατοτητας?
Το φορητό Mp3 σας δεν συνεργάζεται σωστα με τα ηχεία του υπολογιστή?
Το iPod σας προδίδει σε θέματα έντασης?
Κανένα πρόβλημα!

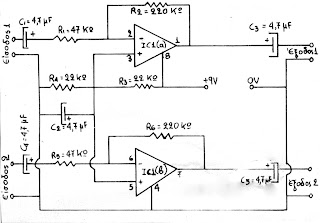

Ιδού ένας απλούστατος προενισχυτής που μπορεί να τροφοδοτηθεί και από μια απλή μπαταρία 9Volt.
Τα 100mV εισόδου γινονται 1 ολόκληρο Volt, όταν ο λόγος R2/R1=10 και R6/R5=10.
Εγώ επέλεξα ενισχυσηΧ5.
Κρατάτε σταθερές τις τιμές των αντιστάσεων ανάδρασης (R2,R6) και "παίζετε" με τις τιμές των μικρότερων!
Για τόσο μικρές ενισχύσεις η παραμόρφωση είναι ανύπαρκτη!!!

Το τυπωμένο σε φυσικό μέγεθος

Η τοποθέτηση των υλικών
Και τα υλικά
